比例コンパスの利用と曲尺の目盛り｜サイエンスCAFE

第 97 会目

比例コンパスの利用：PLANES（面積の分割）

正方形があります。その半分の面積の正方形を描くにはどうしたらよいでしょうか？

これも簡単！
一辺の長さを半分にする！

それだと面積は $\frac{1}{4}$ になっちゃうよ。

う！　確かにそうだね。
だとすると…　う〜ん。わからん。

そんなとき，比例コンパスの PLANES 目盛りの出番です。

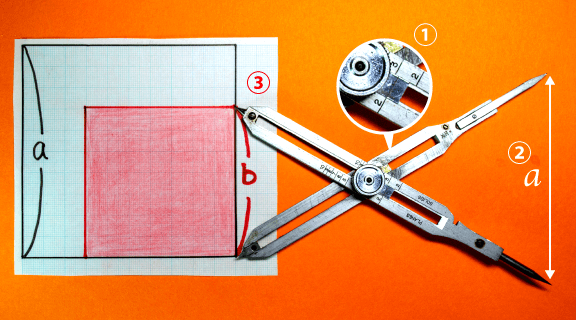

①遊標をPLANESの目盛りの２に合わせる。

②長剣を正方形の１辺 $a$ の長さに広げる。

③短剣の幅 $b$ を１辺とした正方形を描く。

マスター，どうしてこうなるの？

これは，ちょっと考えるとわかりますよ。
興味のある方は最後の雑記帳を見てください。

次は，最後の目盛りだね。

前回に続き，ここまで比例コンパスのことばかりだと，みなさんも（マスターも）疲れてきたのでは？

そこで，体積の分割に使う目盛り SOLIDS は，雑記帳で簡単に紹介することにします。
