第90会目 ブガッティ・シロンを作ろう!

2

前進・後退ができるスイッチを作る

マスター,親バカならぬ爺バカですが,これに凝りすぎる延々と時間を要し,先が見えなくなってしまいそうです。

そこで,とにかく前進・後退可能リモートコントロールができれば!と決断しました。

前進・後退するためには,電流を逆転させる必要があります。

そこで思いついたのが…


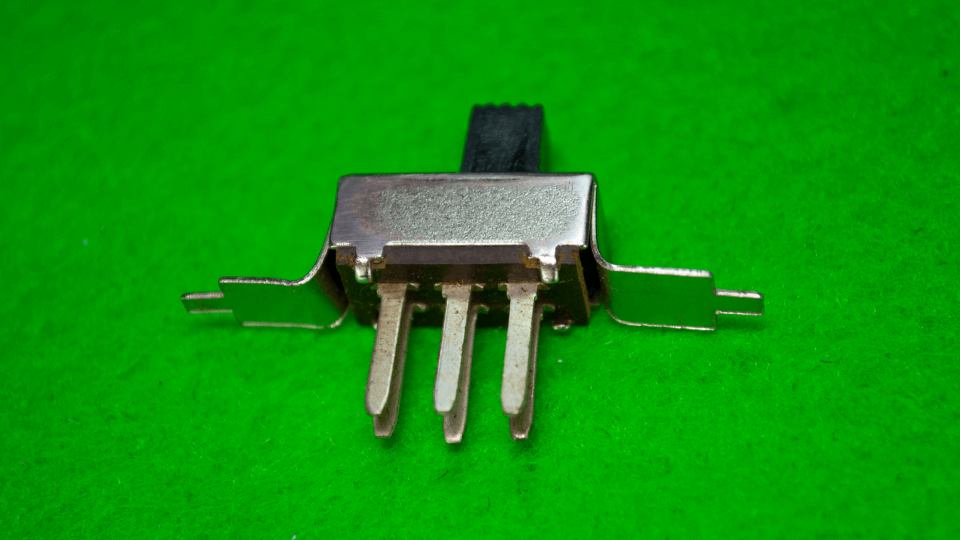

6pスライドスイッチ

6つの端子がついている 6pスライドスイッチでした。


これならば,切り替えスイッチの端子配線を工夫すれば良いはずです。

では,ここで問題です。

電流の向きを逆転するには,スイッチの6つの端子をどのように配線すれば良いでしょうか?

ここでお茶しながら,じっくりと考えてみて下さい。

マスター,ヒントは?

では,…

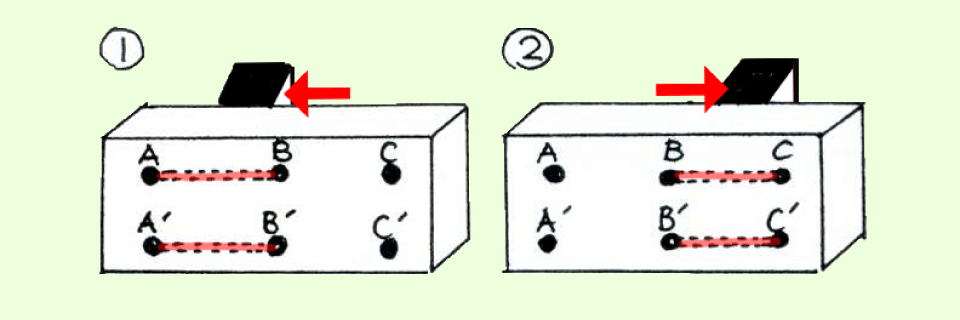

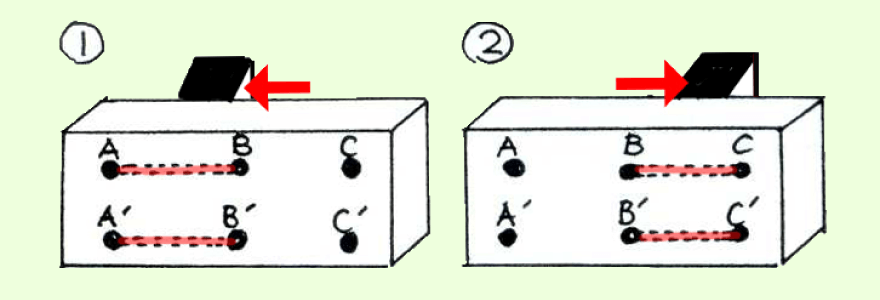

ツマミを①のようにスライドすると,AB間A'B'間がつながります。

次に,ツマミを②のようにスライドすると,BC間とB'C'間がつながります。

6pスイッチの模式図

え〜,わかんな〜い。まず,電池とモーターをどこにつなぐの??

それでは,第2ヒントです。

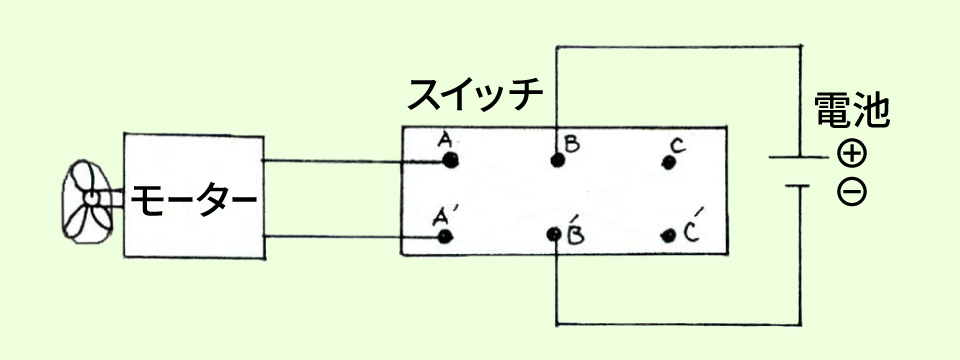

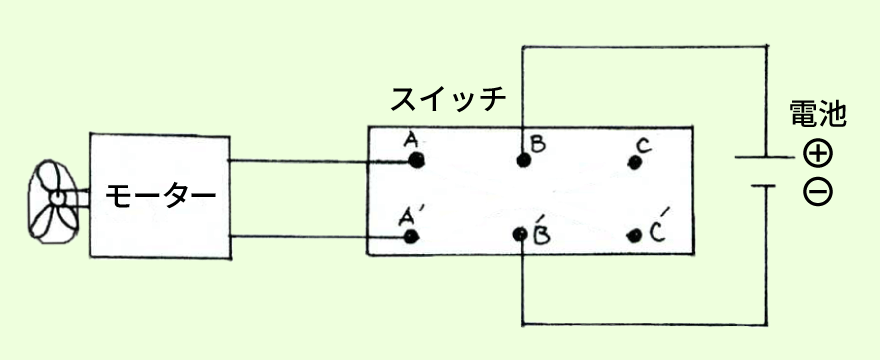

電池とモーターのつなぎ方

あとは,スイッチのツマミを左右に移動したときに,モーターに流れる電流の向きが逆になれば良いのですから…

では,よろしい方は(next page↓)
