この配線図の中に反転スイッチ(電流の向きを逆にする)を用いることにしました。
そうすれば,2つのエレベーターが上昇したり,下降したりできます。
そして,マスターの構想の条件③:2つのエレベーターの1つが上昇したときだけ,LEDが点滅します。

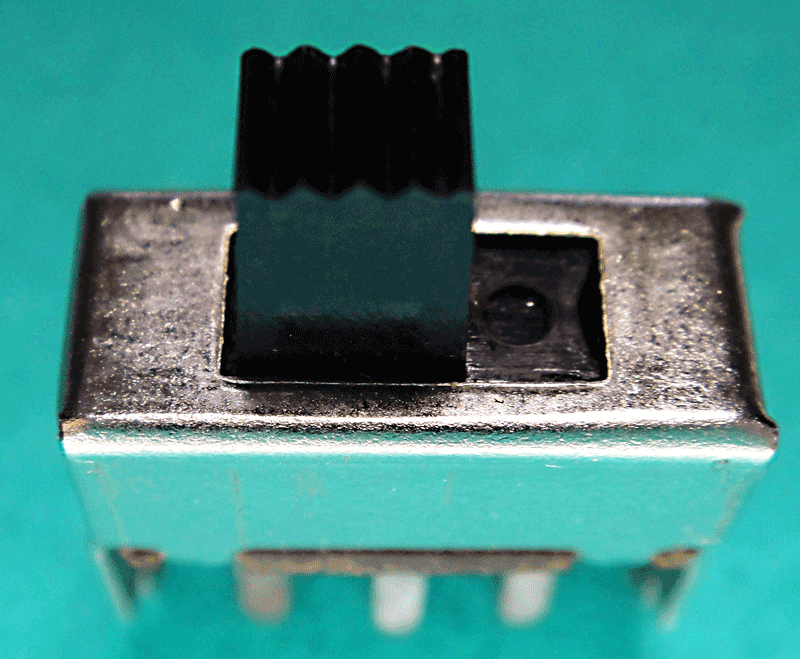

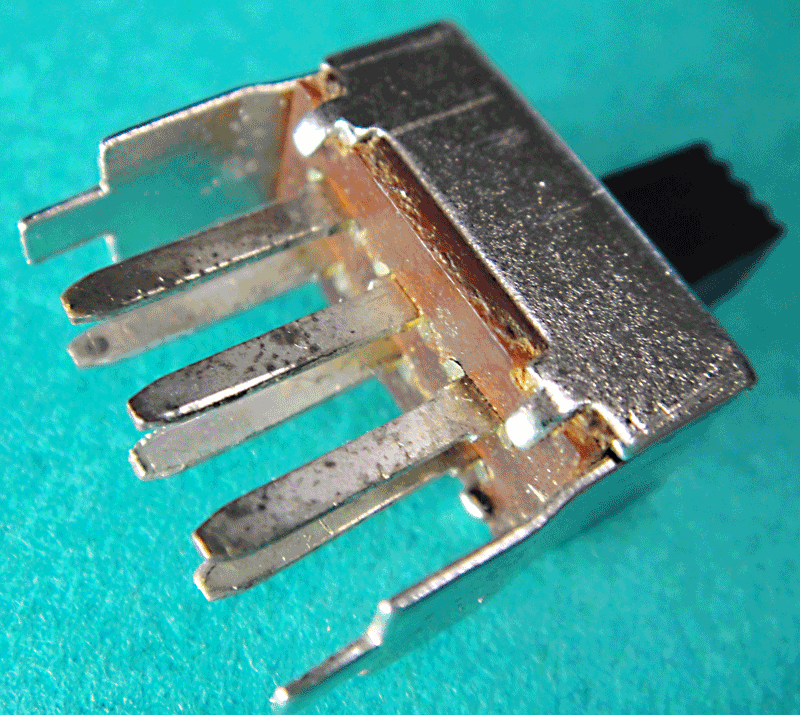

今回は,スライドスイッチ(2回路2接点:6つの端子付き)で,反転スイッチを作ることにしました。
今回は,スライドスイッチ(2回路2接点:6つの端子付き)で,反転スイッチを作ることにしました。
そのスイッチは,次のような仕組みになっています。
-

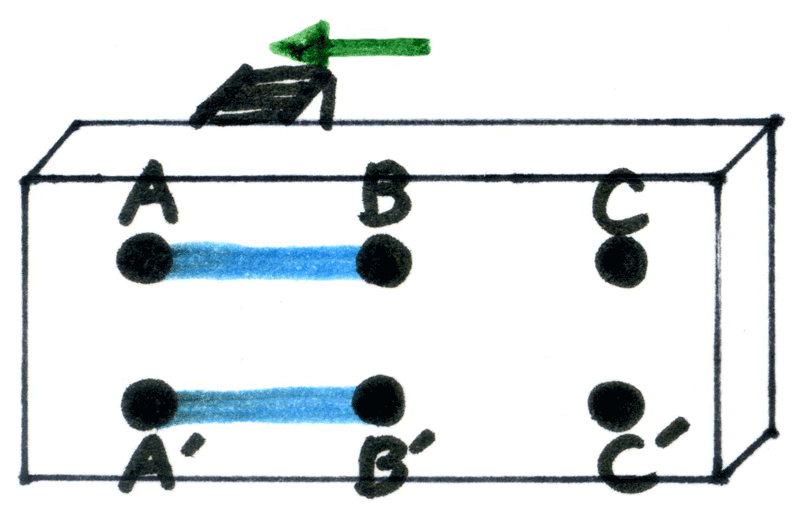

レバーを左にスライドすると,
A,B間とA',B'間がつながる -

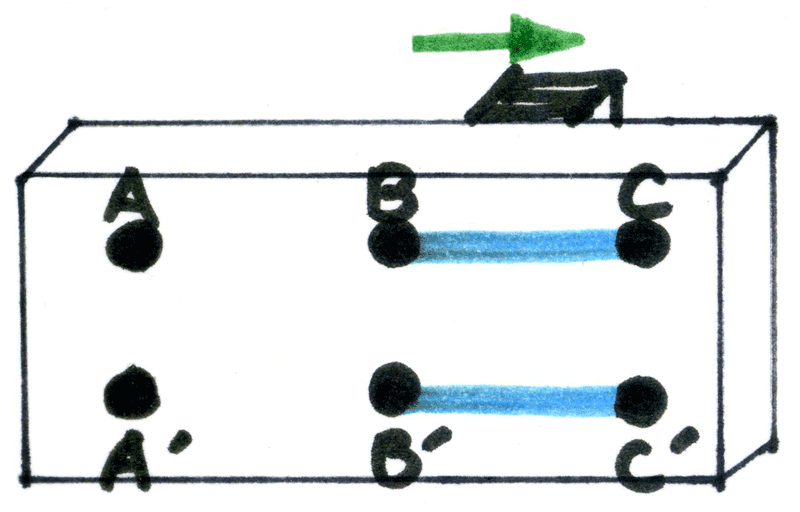

レバーを右にスライドすると,
B,C間とB',C'間がつながる
