第59会目 ヒゲじいからのプレゼント─ver.3

マスターは,次のように考えました。

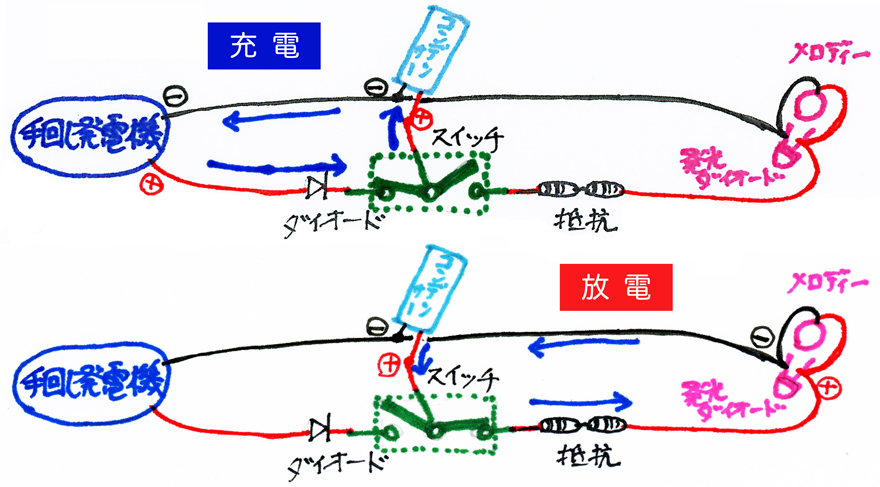

配線図

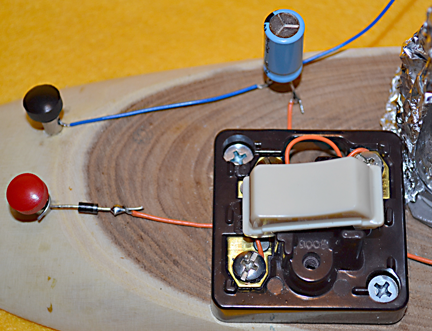

配線を終えたところ

【追加】

  • 発光ダイオードとブザー部に電流が流れ過ぎるのを防ぐために,抵抗(20 Ω)を入れる。

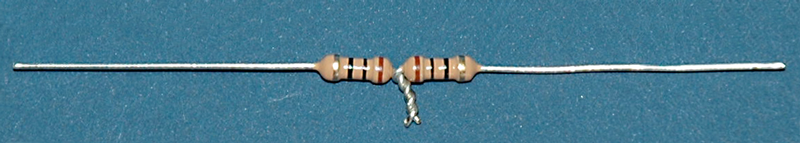

    抵抗20Ω
  • 手回し発電機でコンデンサーに流した電流が逆流しないように,整流用ダイオードを入れる。

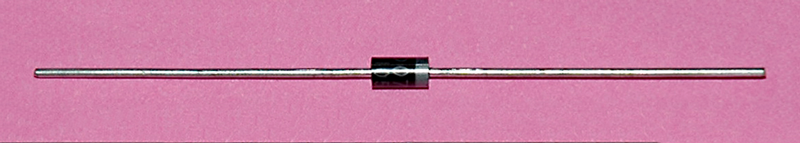

    整流用ダイオード

いよいよ,完成まであとわずか。\(´•`)/

①発光ダイオード部をびんの中に入れる

②びんの後ろ側をアルミホイルで包む

③緑色のセロハンにパンチで適当に穴を開け,ピンの前側を包む

④配線をする

⑤デコレーションをつける

これで,完成!!

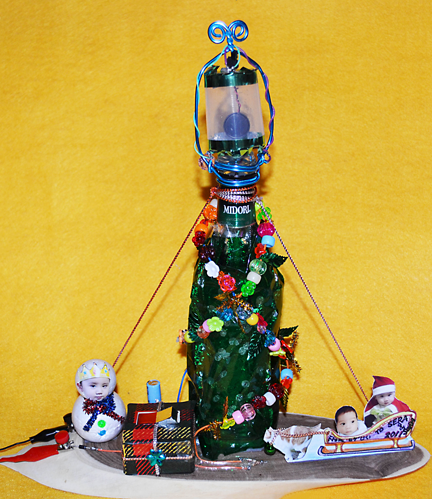

ツリー完成!?

あー,肝心なものを… 忘れてました。

そうそう,雪をつけなくてはね。

(next page↓)
