第41会目 携帯電話をばらすと…

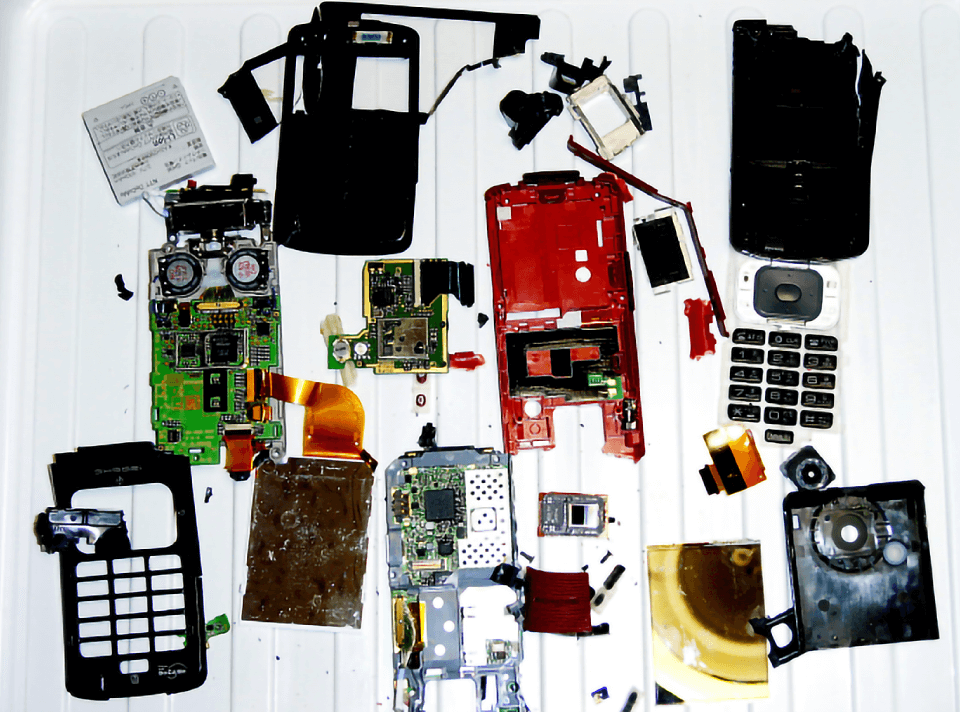

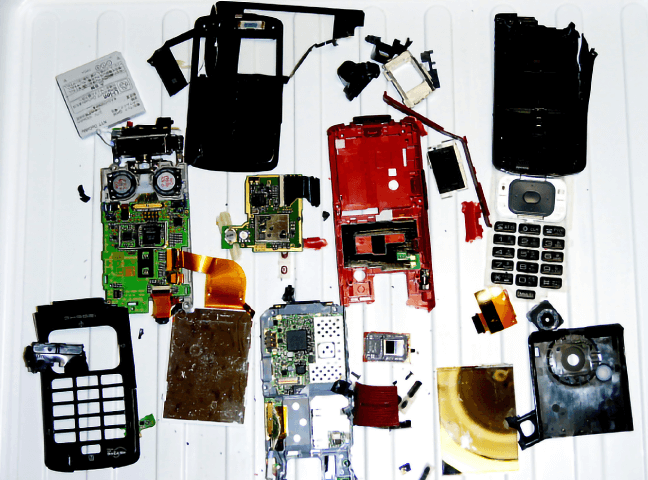

ばらしきった携帯電話

こんなにばらしたのに…

※さまざまなものをばらし慣れているマスターですが,今回は指先を傷つけてしまいました。くれぐれもご注意ください。

どうして振動モーターは見つからないのでしょうか?

【予想】

  • (ア)探し方が不十分
  • (イ)この機種はモーターがない
  • (ウ)その他

ここでコーヒーブレイクして,じっくり考えてみてください



※さまざまなものをばらし慣れているマスターですが,今回は指先を傷つけてしまいました。くれぐれもご注意ください。


マスターもお茶を飲みながらばらしたものをじっくり眺めてみましたが,見つからないのでネットで検索してみました。

すると,ボタン電池型の小さなモーターがあることがわかりました。

そこで,もう一度探してみると,直径 5 mm くらいのボタン電池型のものが見つかりました。

しかし,それに手動式発電機で電圧をかけても何も変化がありません。
…本物のボタン電池でした。

もしやと思い,スピーカーに手動式発電機で電圧をかけてみました。
…単なる小さな雑音が聞こえるだけでした。

はぁ〜,ダメか〜

あきらめて,分解したモノを片付けようとしたときです。

充電池が収まっていた基板の端に,ちらりと端子らしきものが見えました。

そこをこじ開けると…

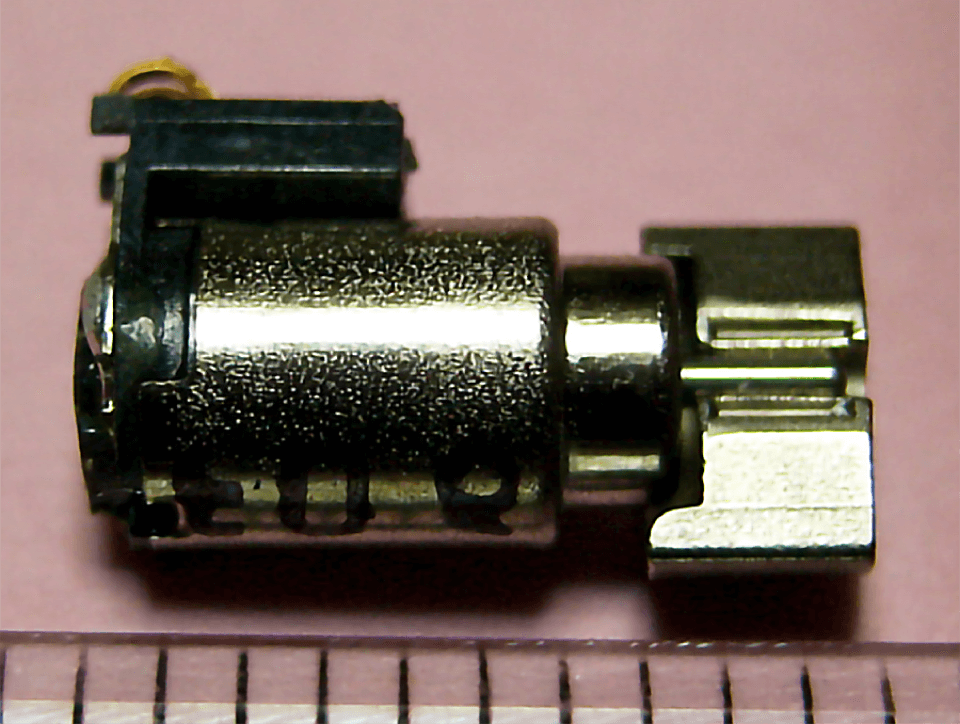

振動モーター
振動モーターのサイズ比較

見つかりました!

上部左端に隠れていました。

今までのモーターと比較するため「はい,チーズ」しました。

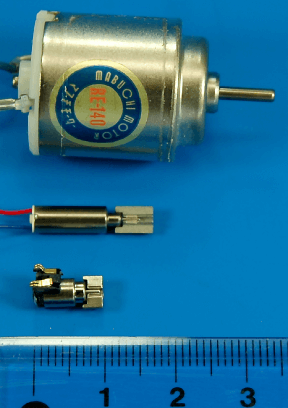

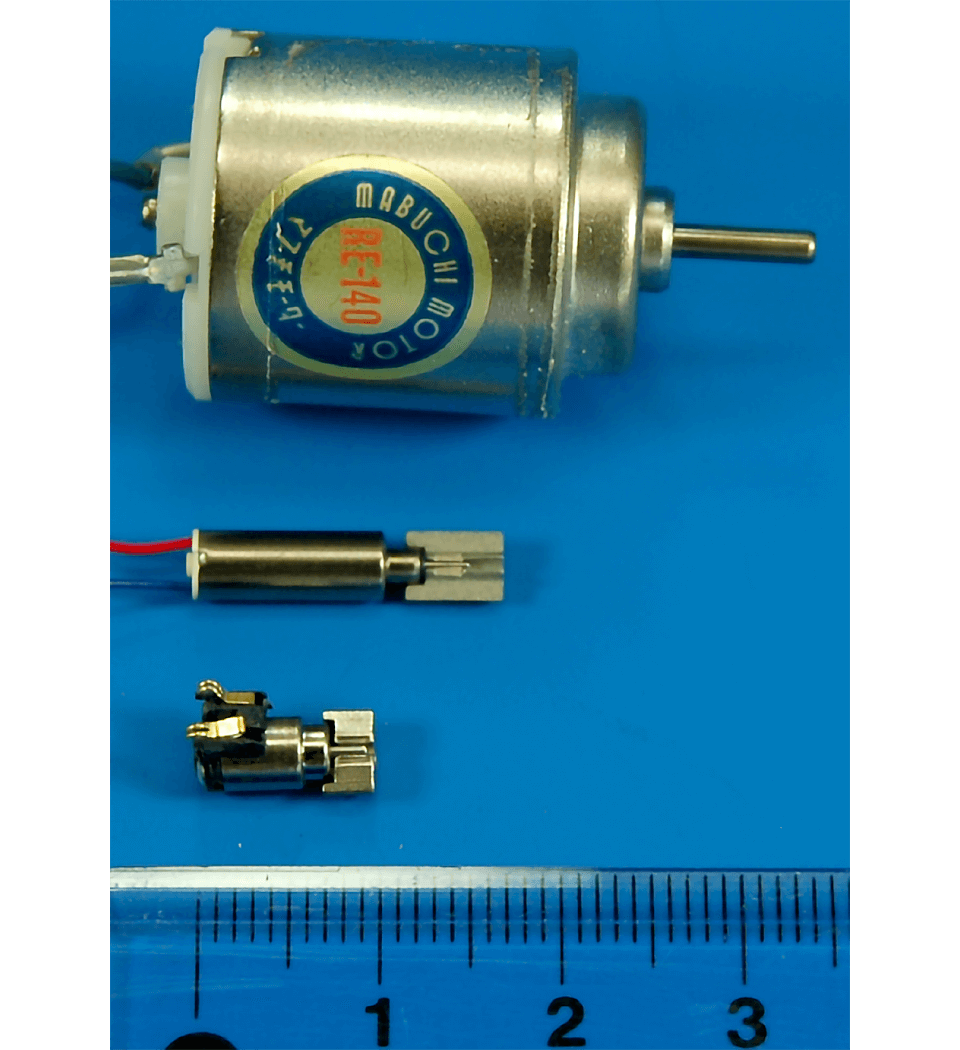

振動モーターのサイズ比較

最初に紹介したマスターの持っていた振動モーターは,約10年前に入手したものです。

その先入観から,こんなに小さいモノだとは思っていなかったのです。


残りの2台のケータイも分解すると,位置はちがうものの,同じような大きさの振動モーターが出てきました。

そこで…


振動モーターを動かす

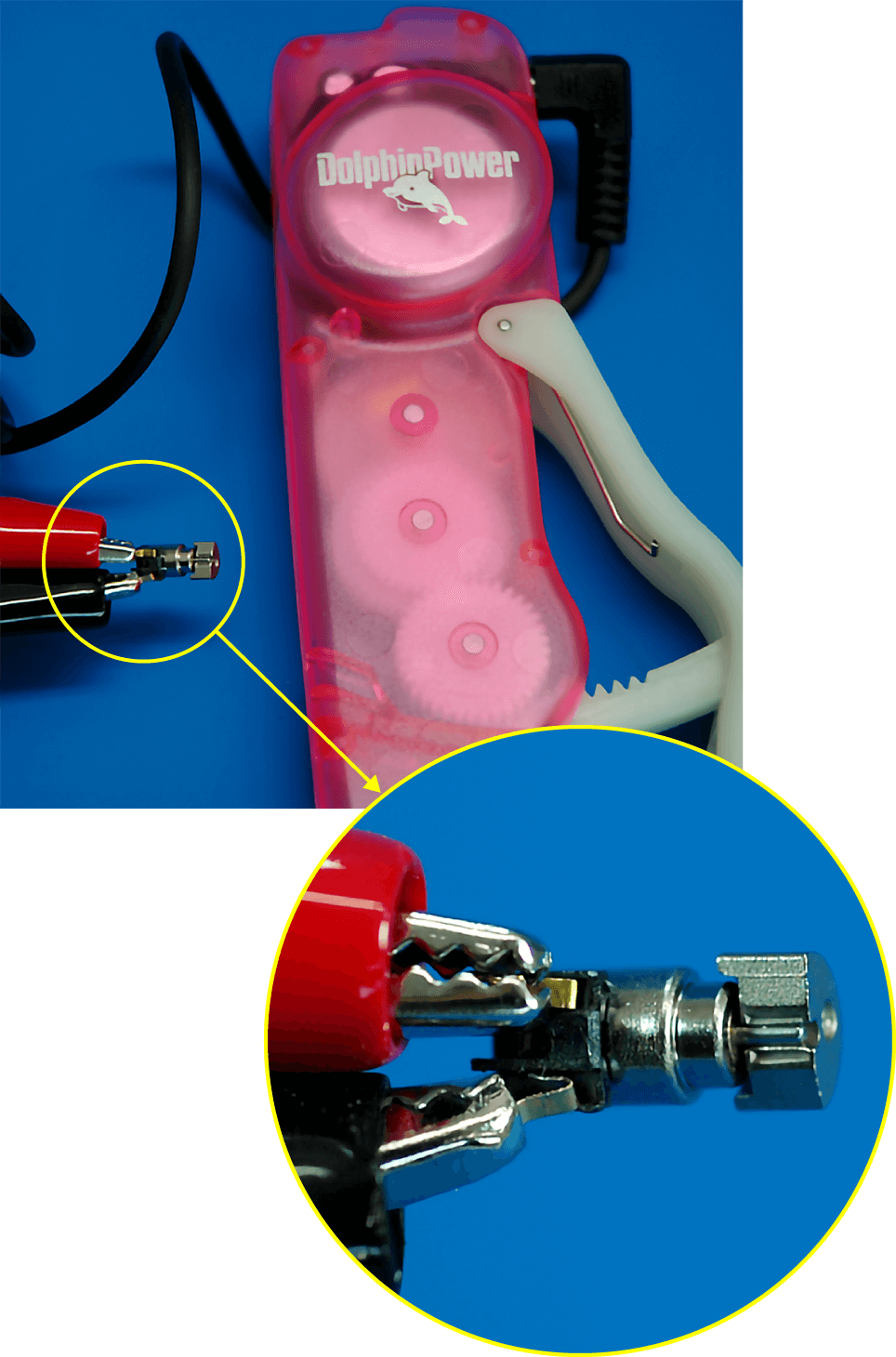

見つけたモーターに,手動式発電機をつないで回してみました。

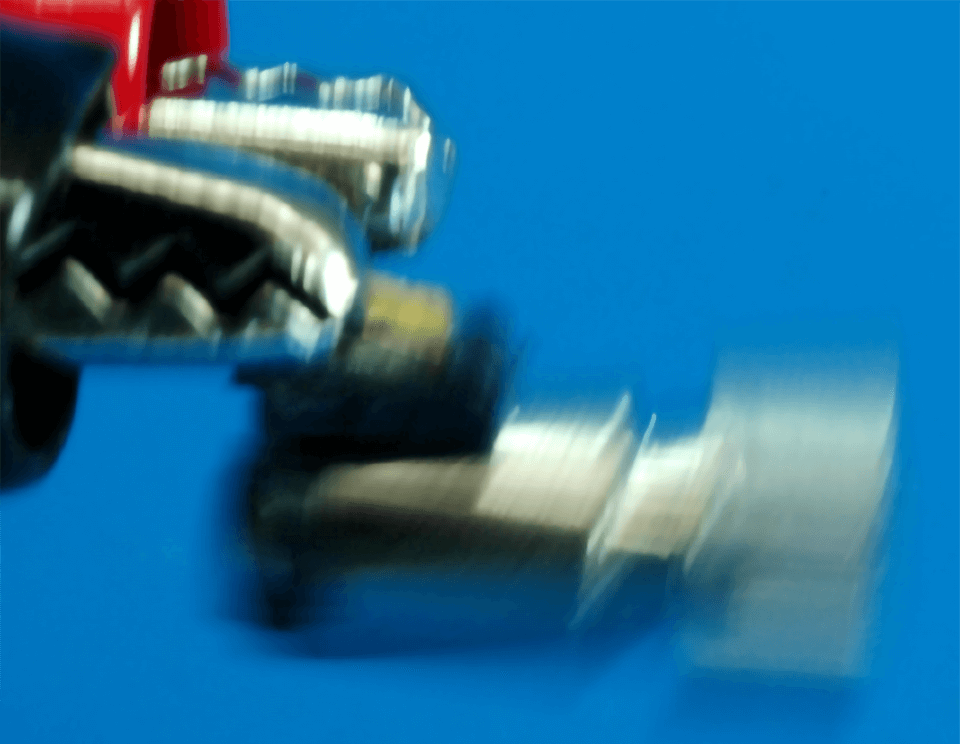

振動する振動モーター

モーターの回転軸の片側だけにおもりがついているため,ブルンブルンと激しく振動しています。

わかりますか? (^_^)/"
