さて,第2問です。
みなさんなら,今年の ver.3 には,どんな +α を付け加えますか?
当サイエンスCAFÉの大家さんの教科書『たのしい理科6年』を見ると,「電気を起こす・ためる・利用する」の内容が入っていました。

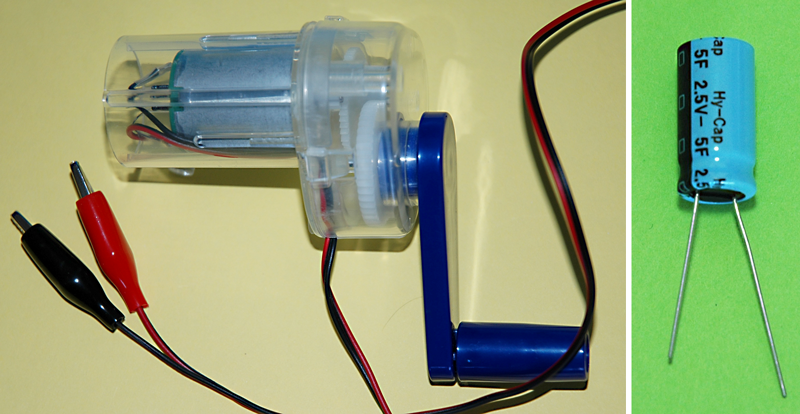

手回し発電機で起こした電気をコンデンサーにためる,というものです。
![手回し発電機とコンデンサー](/science_cafe/059/images/sc059p2_04_sp.png)
よし,これを電源にしよう。
それに,長方形の電子メロディーでなく,つり下げられた鐘から音が出るようにしたいな〜
そんな思いでネットを探すと…

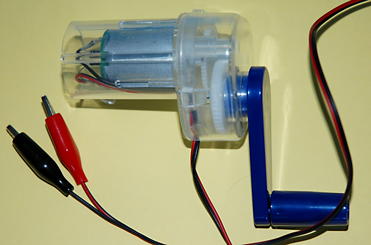

![手回し発電機](/science_cafe/059/images/sc059p2_04_pc.png)
![コンデンサー](/science_cafe/059/images/sc059p2_05_pc.png)
![メロディーIC](/science_cafe/059/images/sc059p2_06_pc.png)
![圧電ブザー](/science_cafe/059/images/sc059p2_07_pc.png)
思い通りの約 5 mm 角のメロディーIC(左:クリスマスソング3曲入り)と,ちょうど釣り鐘になりそうな形の圧電ブザー(右)が見つかりました。
この2点を用いて,釣り鐘を作りました。

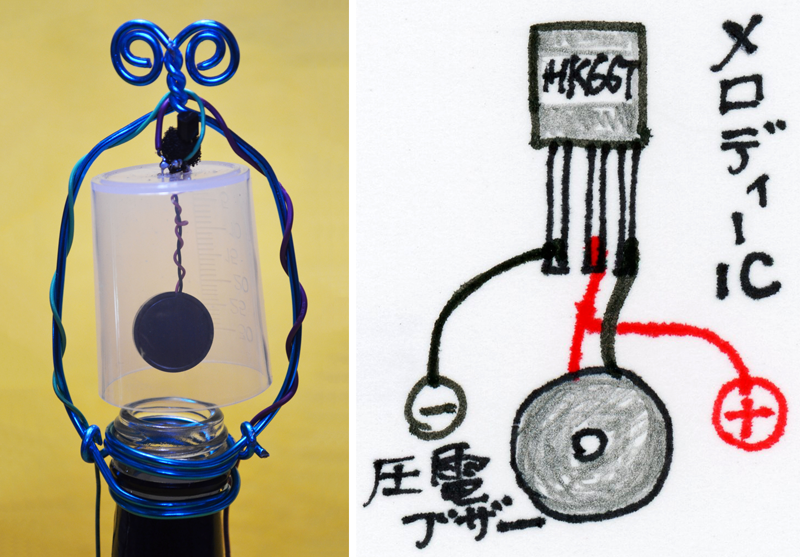

![釣り鐘](/science_cafe/059/images/sc059p2_08_pc.png)
![釣り鐘の配線図](/science_cafe/059/images/sc059p2_09_pc.png)

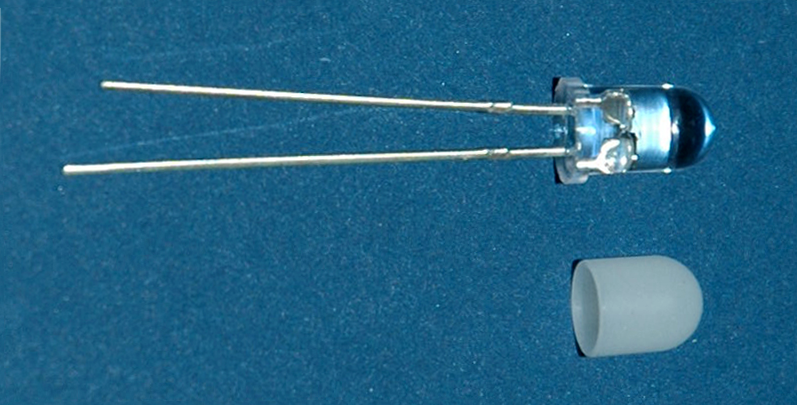

それに,3色発光ダイオードを4個並列につなぎ,それを後でびんの中に入れることにしました。
