赤,青,緑に変化するミニ照明の製作

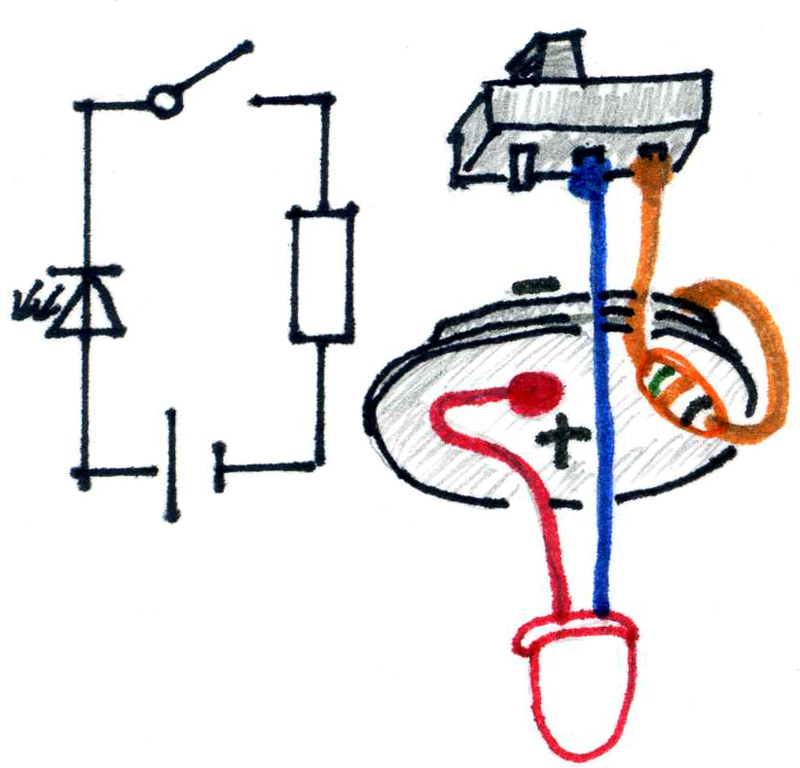

①配線図
①配線図

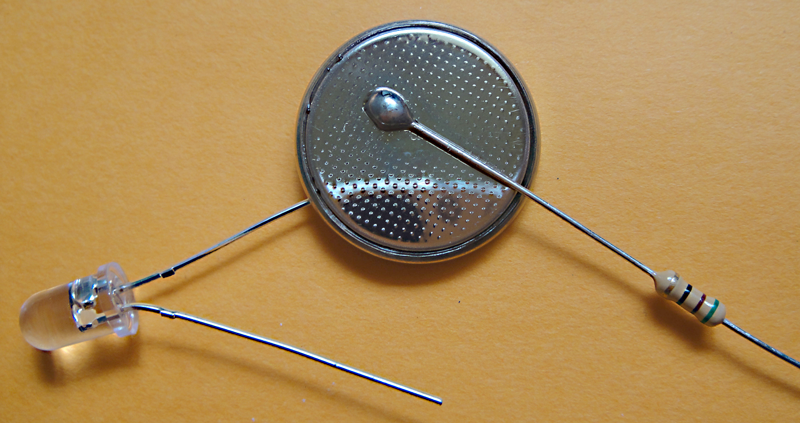

②3色発光ダイオードの+端子(長い足)をボタン電池(3 V)の+極に,抵抗(51 Ω)を電池の−極にハンダ付けする。
②3色発光ダイオードの+端子(長い足)をボタン電池(3 V)の+極に,抵抗(51 Ω)を電池の−極にハンダ付けする。

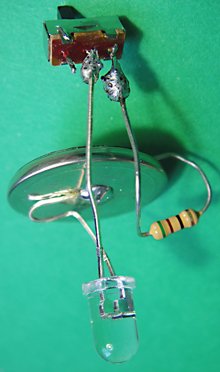

③発光ダイオードの−端子と抵抗の端子をスイッチ2か所にハンダ付けする。
③発光ダイオードの−端子と抵抗の端子をスイッチ2か所にハンダ付けする。
④フタの裏側にスイッチが入る穴を開ける。
④フタの裏側にスイッチが入る穴を開ける。
⑤③のスイッチ部を④のフタに突き通す。
⑤③のスイッチ部を④のフタに突き通す。

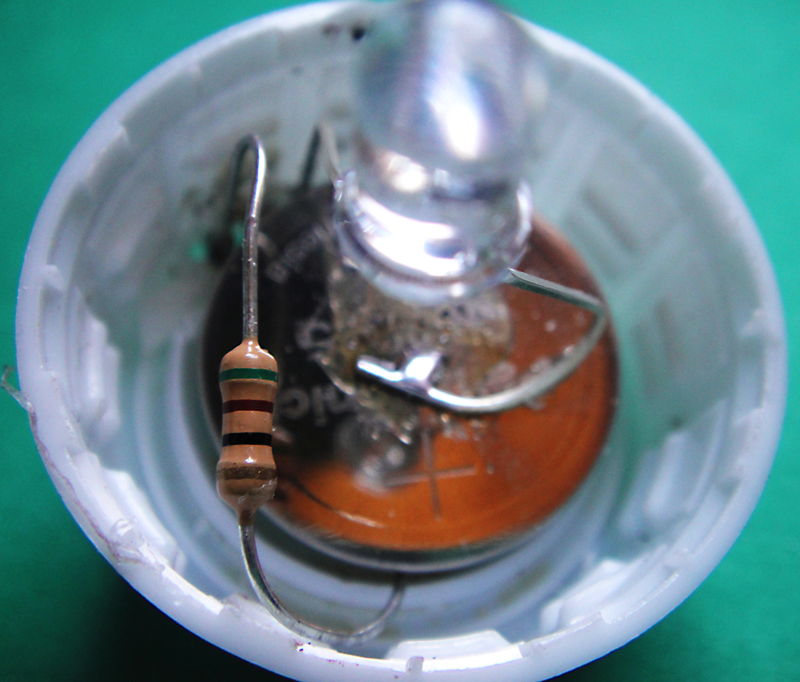

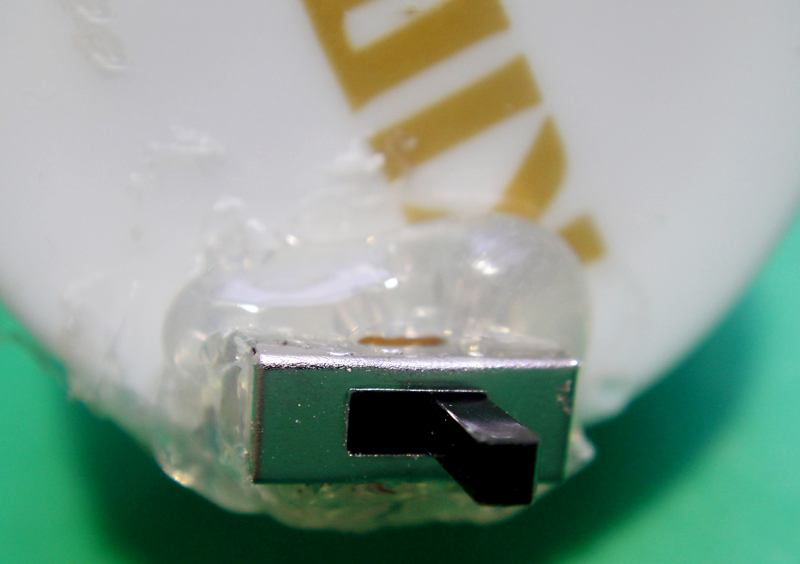

⑥スイッチ部をホットボンドで固定し,容器にはめる。
⑥スイッチ部をホットボンドで固定し,容器にはめる。

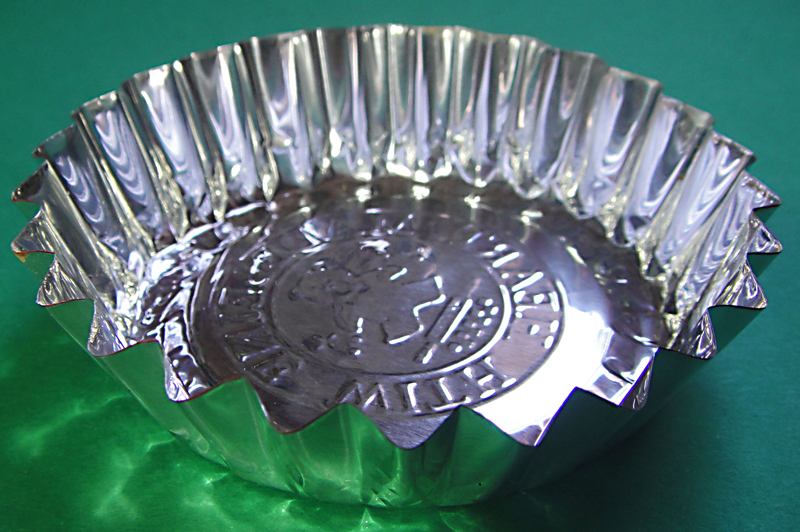

⑦容器の口と底部を,ケーキ用のアルミ容器で包む。
⑦容器の口と底部を,ケーキ用のアルミ容器で包む。

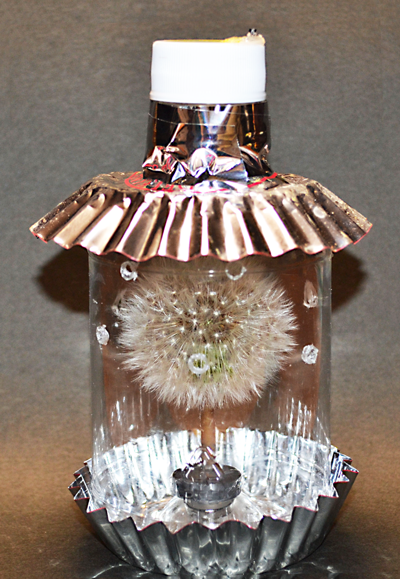

完成!
完成!
さあ,いよいよスイッチON
